Cámara Térmica QianLi Super Cam X 3D | Diagnóstico de Cortos y Fugas en Placas PCB

Detecta Cortocircuitos, Fugas de Corriente y Fallas Térmicas en Segundos

La QianLi Super Cam X 3D es una cámara térmica profesional diseñada para diagnóstico avanzado en microelectrónica, reparación de celulares, notebooks y placas base PCB.

Su principal función es localizar rápidamente componentes con consumo anormal mediante análisis térmico en tiempo real. Esto permite identificar cortocircuitos, fugas mínimas de corriente, ICs defectuosos y zonas con sobrecalentamiento sin depender únicamente de métodos tradicionales como alcohol isopropílico, rosin smoke o pruebas manuales prolongadas.

Gracias a su software dedicado con visualización térmica 3D, fusión de imagen visible e infrarroja y comparación de muestras, se convierte en una herramienta clave para técnicos que buscan diagnosticar más rápido, con mayor precisión y menor margen de error.

Beneficios Principales

✅ Localiza cortocircuitos y fugas de corriente en segundos.

✅ Mapa térmico 3D para visualizar fallas como picos de temperatura.

✅ Fusión de imagen visible e infrarroja para ubicar el componente exacto.

✅ Fast Scan para detección rápida de puntos calientes.

✅ Comparación térmica entre placa buena y placa dañada.

✅ Alerta programable de alta temperatura.

✅ Software compatible con Español, Inglés y Chino.

Diagnóstico Más Rápido y Preciso

En reparación avanzada de placas, el tiempo de diagnóstico puede marcar la diferencia entre una reparación rentable y una pérdida de horas.

La QianLi Super Cam X 3D permite observar en tiempo real qué componente se calienta de forma anormal al energizar la placa, ayudando a ubicar fallas como:

• Cortocircuitos en línea principal.

• Fugas de corriente mínimas.

• ICs dañados.

• Capacitores en corto.

• Reguladores con consumo anormal.

• Procesadores o memorias con sobretemperatura.

• Fallas difíciles de detectar visualmente.

Esto reduce el tiempo de búsqueda y permite tomar decisiones técnicas con mayor seguridad.

Fast Scan para Fugas y Cortos

La función Fast Scan permite detectar rápidamente el punto con mayor temperatura sobre la placa.

Al alimentar la PCB con una fuente o cable de arranque compatible, el software resalta en tiempo real la zona crítica, facilitando encontrar el componente sospechoso sin recorrer toda la placa manualmente.

Ideal para diagnósticos donde el consumo es bajo, intermitente o difícil de localizar con métodos convencionales.

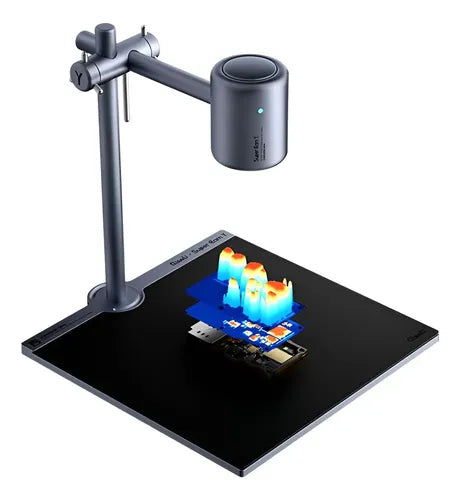

Visualización Térmica 3D

El modo 3D transforma el mapa de calor plano en una representación tridimensional donde las zonas calientes se elevan visualmente como picos de temperatura.

Esto permite identificar microcortos o fugas sutiles que podrían pasar desapercibidas en una imagen térmica tradicional.

Para técnicos que trabajan con placas densas, esta función ayuda a interpretar más rápido la falla y enfocar el trabajo en el componente correcto.

Fusión de Doble Luz Ajustable

La Super Cam X 3D combina imagen visible con imagen infrarroja térmica, permitiendo ver tanto el calor como la forma física de los componentes.

El nivel de fusión puede ajustarse desde el software para ubicar con mayor precisión si el punto caliente corresponde a un capacitor, resistencia, IC, bobina o línea específica.

Esto evita confusiones y mejora la precisión al intervenir placas complejas.

Comparación de Muestras

Una de sus funciones más útiles para diagnóstico profesional es la comparación entre placas.

El software permite capturar una referencia térmica de una placa en buen estado y compararla con una placa defectuosa, ayudando a detectar diferencias sutiles de consumo o temperatura.

Esta función es especialmente útil para talleres que trabajan modelos repetidos de iPhone, Android, tablets o notebooks.

Alerta de Alta Temperatura

La cámara permite configurar una alerta sonora cuando una zona supera el límite térmico establecido por el técnico.

Esto ayuda a prevenir daños adicionales durante pruebas energizadas, especialmente al trabajar con placas sensibles, procesadores, memorias o circuitos de alimentación.

Diseñada para Microelectrónica

Su distancia focal de 80 mm a 180 mm está pensada para trabajos sobre placas electrónicas pequeñas y componentes de alta densidad.

A diferencia de cámaras térmicas genéricas, la Super Cam X 3D está orientada al diagnóstico de placas PCB, donde la precisión espacial y la lectura de pequeñas diferencias térmicas son fundamentales.

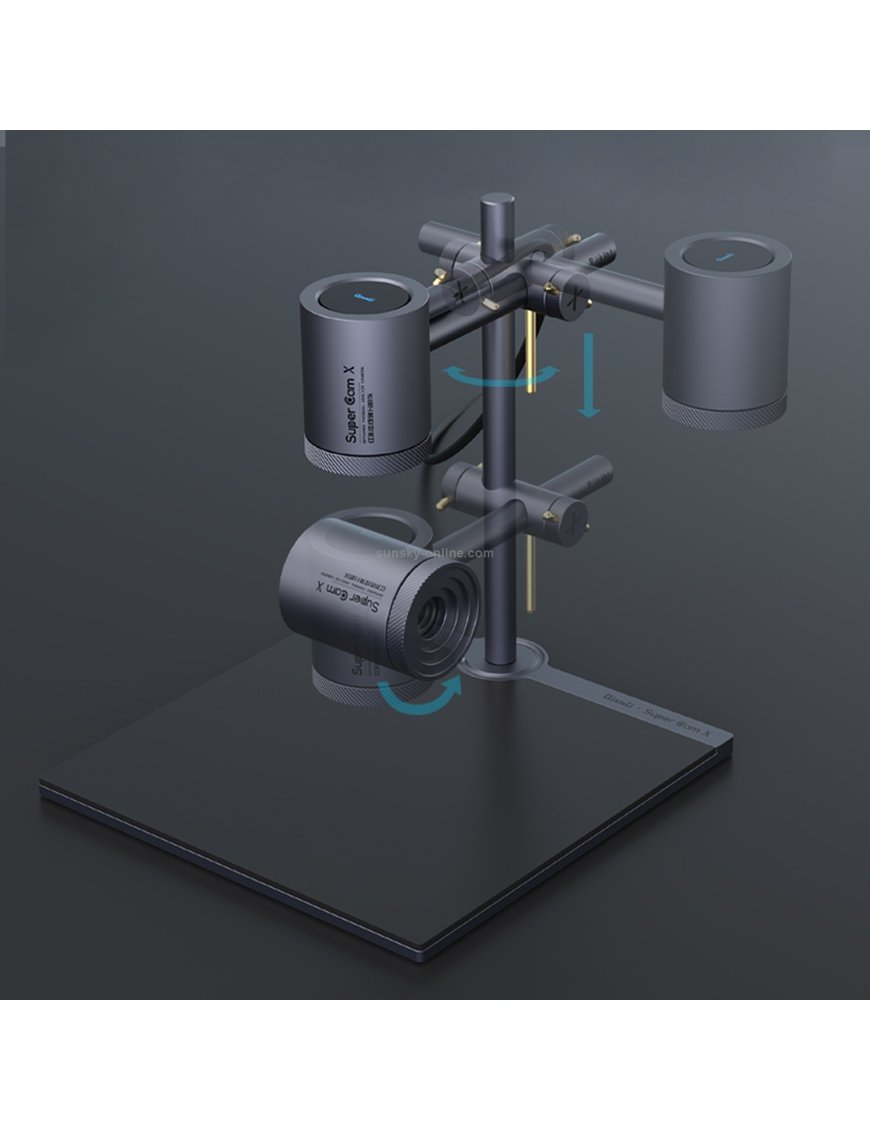

Soporte Metálico Ajustable

Incluye una estructura vertical metálica rígida y ajustable, diseñada para mantener la cámara estable sobre el área de trabajo.

Esto permite realizar diagnósticos más cómodos, repetir pruebas con la misma distancia focal y mantener una imagen térmica estable durante la inspección.

Ideal Para

• Diagnóstico avanzado de placas PCB.

• Reparación de iPhone.

• Reparación de Android.

• Reparación de notebooks.

• Detección de cortocircuitos.

• Detección de fugas de corriente.

• Diagnóstico de consumo anormal.

• Localización de ICs defectuosos.

• Laboratorios de microelectrónica.

• Servicios técnicos profesionales.

• Recuperación de datos.

• Reparaciones de alto valor.

Especificaciones Técnicas

• Marca: QianLi

• Modelo: Super Cam X 3D

• Tipo: Cámara térmica para diagnóstico electrónico

• Modo de visualización: Térmico / visible / fusión / 3D

• Puntos de medición: 52.000 puntos efectivos

• Resolución térmica: 260 x 200 px

• Rango de detección: -20 °C a 120 °C

• Distancia focal recomendada: 80 mm a 180 mm

• Conectividad: USB Tipo-C

• Software: Dedicado para diagnóstico térmico

• Idiomas: Español / Inglés / Chino

• Funciones: Fast Scan, mapa 3D, fusión de doble luz, comparación de muestras, alerta de temperatura

• Estructura: Soporte vertical metálico rígido y ajustable

• Aplicación: Diagnóstico de cortos, fugas y fallas térmicas en placas PCB

¿Por Qué Elegir la QianLi Super Cam X 3D?

Porque en diagnóstico avanzado, encontrar rápido el punto exacto de falla puede ahorrar horas de trabajo.

La QianLi Super Cam X 3D permite detectar cortos, fugas y consumos anormales con una lectura visual clara, precisa y fácil de interpretar. Su modo 3D, fusión térmica-visible y comparación de muestras la convierten en una herramienta de alto nivel para técnicos que realizan reparaciones complejas.

Para laboratorios profesionales, no es solo una cámara térmica: es una herramienta de diagnóstico que mejora productividad, precisión y rentabilidad.

Menos tiempo buscando fallas, más precisión en el diagnóstico y mayor control en reparaciones de alto valor.
