Adaptador JCID V1SE Bus Detection para Diagnóstico de Placas iPhone
El JCID V1SE Bus Detection Adaptor es un módulo de expansión profesional diseñado para convertir tu programadora JCID V1SE en una herramienta avanzada de diagnóstico de buses de comunicación en placas iPhone.
Su función principal es ayudar a localizar chips defectuosos dentro de la placa madre mediante el análisis de líneas RFFE e IIC/I2C, dos buses críticos en fallas de señal, periféricos, bootloop y problemas de arranque.
En reparaciones avanzadas, muchas fallas no se detectan fácilmente con inspección visual o mediciones básicas. Este adaptador permite trabajar con un diagnóstico más dirigido, mostrando en pantalla qué componente está respondiendo correctamente y cuál podría estar bloqueando la comunicación de la placa.
Diagnóstico más rápido y preciso
El JCID Bus Detection Adaptor trabaja junto con la programadora V1SE y el software JC Drawing, permitiendo analizar líneas de comunicación directamente desde la placa.
A través de una sonda de medición doble, el técnico puede medir las líneas de datos y reloj, mientras el software interpreta la respuesta de los componentes conectados al bus. Esto ayuda a reducir el tiempo de búsqueda y evita reemplazar piezas al azar.
Localización visual de componentes defectuosos
Una de sus mayores ventajas es la visualización del fallo en el diagrama del software. Durante el escaneo, los componentes que responden correctamente se muestran en azul, mientras que los componentes anormales o sospechosos se marcan en rojo.
Esto permite identificar con mayor claridad qué chip, sensor, periférico o sección de la placa está generando el problema, facilitando una reparación más precisa y profesional.
Ideal para fallas de señal RFFE
El diagnóstico de bus RFFE es especialmente útil en equipos con problemas de red, señal o comunicación de radiofrecuencia.
Puede ayudar en casos como:
-
Equipo sin servicio.
-
Búsqueda constante de señal.
-
IMEI ausente o problemas de lectura.
-
Fallas intermitentes de red.
-
Componentes de RF que bloquean la línea de comunicación.
-
Diagnóstico de amplificadores, transceptores o acopladores de señal.
Para técnicos que trabajan placas iPhone, este tipo de análisis puede marcar una gran diferencia al momento de encontrar fallas complejas en la etapa de señal.
Diagnóstico de bootloop y fallas IIC/I2C
El bus IIC/I2C comunica múltiples periféricos internos del equipo. Cuando uno de estos componentes falla o corrompe la línea, el teléfono puede quedar congelado en el logo, reiniciarse o no completar el arranque.
Este adaptador ayuda a diagnosticar fallas relacionadas con:
-
Bootloop.
-
Equipo pegado en logo.
-
Fallas de sensores.
-
Problemas en cámaras.
-
Fallas en códec de audio.
-
Periféricos que impiden el arranque completo.
-
Líneas de comunicación bloqueadas.
En lugar de desconectar o reemplazar componentes sin certeza, el técnico puede trabajar con una guía visual más clara para localizar el origen del problema.
Sonda dual para mediciones finas

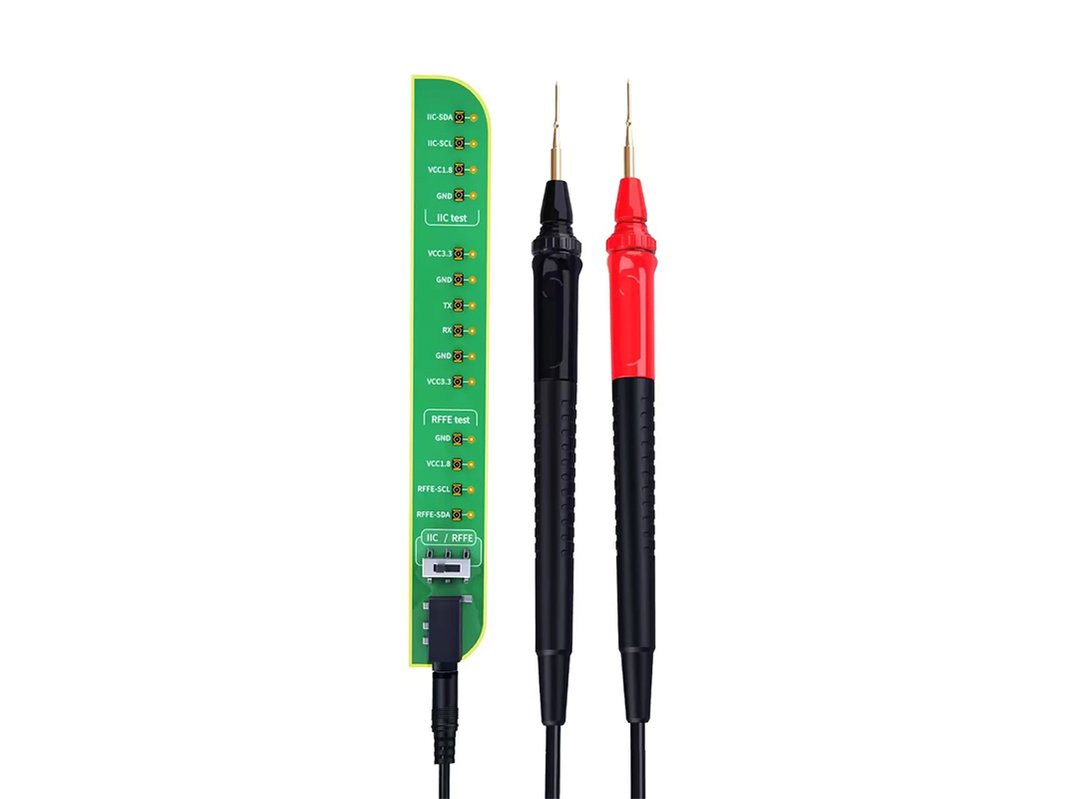

El kit incluye una punta de prueba doble Dual Probe, con puntas finas para contactar líneas de datos y reloj directamente en la placa.
Esto permite realizar pruebas más precisas sobre zonas pequeñas, ideal para trabajos bajo microscopio y diagnóstico de buses en placas de alta densidad.
Principales características
-
Adaptador de diagnóstico de bus para JCID V1SE.
-
Permite analizar líneas RFFE e IIC/I2C.
-
Ayuda a localizar componentes defectuosos en placas iPhone.
-
Compatible con diagnóstico mediante software JC Drawing.
-
Visualización de componentes normales y anormales en pantalla.
-
Ideal para fallas de señal, bootloop y periféricos dañados.
-
Incluye sonda dual para medición de datos y reloj.
-
Permite diagnóstico más dirigido y profesional.
-
Recomendado para laboratorios de microelectrónica y microsoldadura.
Contenido típico del set
-
Placa de expansión JCID Bus Detection Adaptor.
-
Punta de prueba doble con selector IIC / RF.
-
Hilos coaxiales finos para monitoreo o puentes de prueba.
-
Tarjeta o código de acceso temporal para software JC Drawing, según versión del kit.
Ideal para
-
Técnicos especializados en placas iPhone.
-
Laboratorios de microsoldadura.
-
Diagnóstico avanzado de bootloop.
-
Reparación de fallas de señal.
-
Análisis de buses RFFE e IIC/I2C.
-
Servicios técnicos que utilizan JCID V1SE.
-
Técnicos que buscan reducir diagnósticos por descarte.
Una herramienta para diagnosticar con más criterio
El JCID V1SE Bus Detection Adaptor está pensado para técnicos que necesitan ir más allá de las pruebas básicas. Al permitir localizar visualmente componentes anormales dentro de los buses de comunicación, ayuda a ahorrar tiempo, reducir errores y aumentar la precisión en reparaciones complejas.
Si trabajas con placas iPhone, fallas de señal, equipos en bootloop o diagnósticos avanzados de comunicación interna, este adaptador es una herramienta clave para llevar tu estación JCID V1SE a un nivel más profesional.
